鏡反射傳感器依靠細激光束和反射鏡工作。一類激光的準直激光束用于在整個作用距離內測量 1 mm 以上尺寸的物體，例如在檢查零件的裝配、進給或存在時。IO-Link 接口可用于設定鏡反射傳感器（PNP/NPN、常閉觸點/常開觸點、操作距離）以及輸出切換狀態和信號值。

特點概覽

狀態監測

高開關頻率

IO-Link 1.1

識別 1 mm 以上的最小零件

光學數據

作用范圍 12,000 mm

基準反射器/反射膜 RE6151BM

最小的可識別部件 參見表 2

切換滯后 < 15 %

光線類型 激光準直（紅）

波長 680 nm

偏振鏡 是

使用壽命(Tu = +25 °C) 100,000 h

激光等級(EN 60825-1) 1

最大允許的外來光線 10,000 Lux

光斑直徑 參見表 1

雙透鏡系統 是

電氣數據

供電電壓 10 ... 30 V DC

帶 IO-Link 的電源電壓 18 ... 30 V DC

電流消耗(Ub = 24 V) < 15 mA

切換頻率 2,000 Hz

切換頻率 (Speed-Mode) 4,000 Hz

響應時間 0.25 ms

切換頻率 (Speed-Mode) 0.125 ms

溫度偏差 < 10 %

溫度范圍 -40 ... 60 °C

切換輸出端壓降 < 2 V

切換輸出端開關電流 100 mA

切換輸出端剩余電流 < 50 μA

抗短路 是

反極性保護 是

防過載 是

可鎖定 是

接口 IO-Link V1.1

防護等級 III

FDA登錄編號 1710976-001

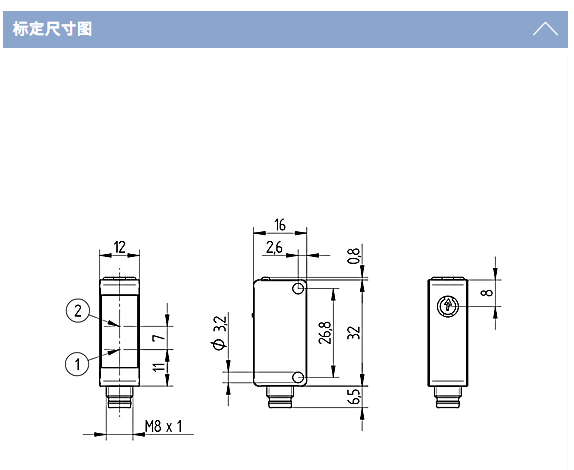

機械數據

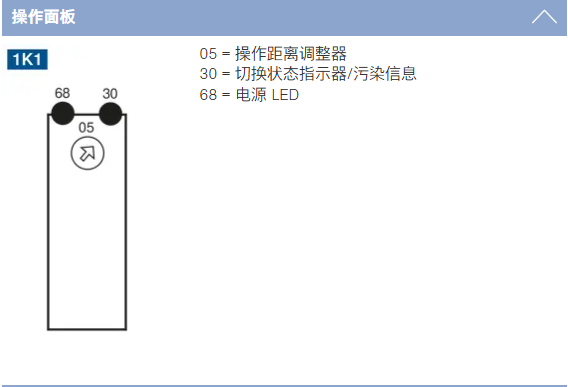

設置方式 電位計

外殼材料 ABS / PC 塑料

防護等級 IP67

IP68

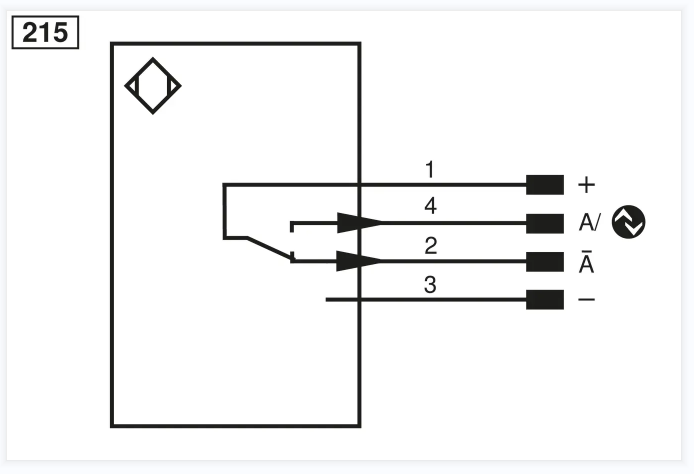

連接方式 M8 × 1；4針

透鏡蓋 塑料，PMMA

重量 6 g

安全技術數據

MTTFd (EN ISO 13849-1) 2,617.62 a

輸出功能

IO-Link 是

PNP常閉觸點，常開觸點(antivalent) 是

可調參數

輸出端 推挽輸出端

NPN

PNP

電路 常閉觸點

常開觸點

未激活

錯誤輸出端

常閉觸點+常開觸點

其他參數 釋放時間延時

吸合時間延時

運行模式

滯后

發射光

開關量點

表1

工作距離 0,1 m 5 m 12 m

光斑直徑 4 mm 11 mm 22 mm

表 2

測距傳感器/反射鏡 2 m 4 m 12 m

最小的可識別部件 1,5 mm 1 mm 2,5 mm

反射器數據

RQ100BA 0.1 ... 16 m

RE18040BA 0.1 ... 12 m

RQ84BA 0.1 ... 16 m

RR84BA 0.1 ... 16 m

RE9538BA 0.1 ... 4.5 m

RE6151BM 0.1 ... 12 m

RR50_A 0.1 ... 16 m

RE6040BA 0.1 ... 15 m

RE8222BA 0.1 ... 10 m

RR34_M 0.1 ... 2.5 m

RE3220BM 0.1 ... 7 m

RE6210BM 0.1 ... 4.5 m

RR25_M 0.1 ... 7 m

RR25KP 0.1 ... 2.5 m

RR21_M 0.1 ... 4 m

Z90R004 0.15 ... 5 m

Z90R005 0.15 ... 5.9 m

ZRAE02B01 0.1 ... 7 m

ZRME01B01 0.1 ... 3 m

ZRME03B01 0.1 ... 4.5 m

ZRMR02K01 0.1 ... 3 m

ZRMS02_01 0.1 ... 4 m

RF505 0.1 ... 2 m

RF508 0.1 ... 2 m

RF258 0.1 ... 2 m

ZRDF03K01 0.1 ... 4 m

ZRDF10K01 0.1 ... 4 m

Z1KC001 0.07 ... 3.9 m

Z90R012 0.05 ... 5.8 m

Z90R013 0.03 ... 10.9 m

Z90R014 0.05 ... 8.5 m

Z90R015 0.06 ... 7 m
